气象监测装置
气象监测 自动采集 智能分析 耐恶劣环境
输电线路微气象环境在线监测装置可以实时采集线路通道环境温度、湿度、风速、风向、雨量、气压、日照等气象参数，监测主机通过3G/4G/OPGW/WIFI等方式传输至状态监测代理装置（CMA）或主站系统，实时监测输电线路微气象区的气象变化，为线路安全运行提供保障。
产品介绍
● 气象监测：在线实时采集、记录和传输监测点的温度、湿度、风速、风向、气压、雨量、光辐射等气象数据
● 自动采集：实时自动采集和发送气象数据
● 智能分析：自动识别并剔除干扰数据
● 数据存储：>30天气象数据
● 低功耗：静态功耗
● 远程控制：支持远程升级、设置、状态自查
● 协议支持：数据安全平台加密接入；支持国网、南网协议
● 续航时间：无日照工作时间≥30天
● 高效能：采用高性能蓄电池；高发电率、高转换率单晶硅太阳能板
● 双路备份：两路通讯模块冷热备份，自动切换，保持数据传输不丢失；电源系统采用1+1热备用模式隔离供电，确保一路供电系统故障时不影响设备正常供电
● 耐恶劣环境：主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积
-

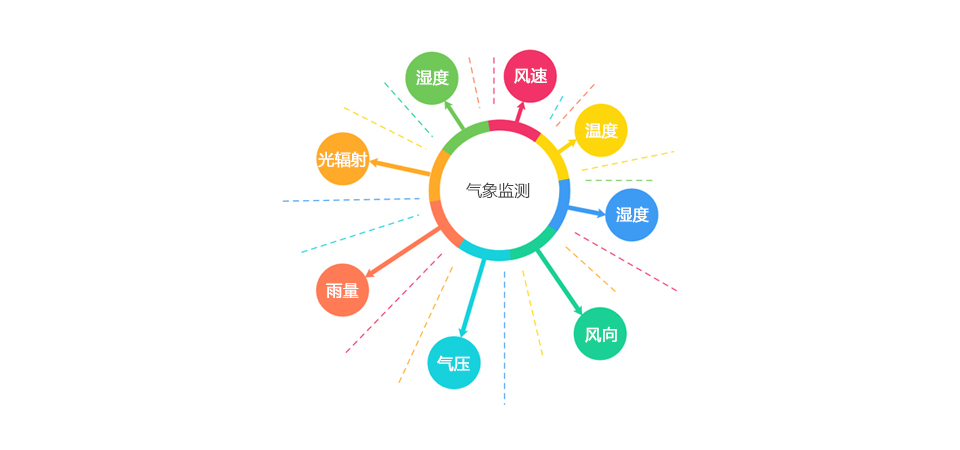

产品特点01气象监测
在线实时采集、记录和传输监测点的温度、湿度、风速、风向、气压、雨量、光辐射等气象数据 -
产品功能02自动采集
实时自动采集和发送气象数据 -
产品功能03智能分析
自动识别并剔除干扰数据 -
产品功能04耐恶劣环境
主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积
技术规格
| 名称 | 技术指标 |
|---|---|
| 系统参数 | |
| 风速 | 测量原理：超声波 |
| 测量范围：0-60米/秒 | |
| 分辨力：0.1m/s | |
| "测量精度：±0.2米/秒（当风速在0～5米/秒范围内）" | |
| 风向 | 测量原理：超声波 |
| 测量范围：0～360°全方位，无盲区 | |
| 分辨力：1°度 | |
| 精确度：±3°度 | |
| 温度 | 测量原理：二极管结电压测温度 |
| 测量范围：-40～+123.8℃ | |
| 分辨力：0.1℃ | |
| 测量精度：0.5℃典型值 | |
| 湿度 | 测量原理：电容式 |
| 测量范围：0-100%RH | |
| 分辨力：1% | |
| "测量精度：±0.4%（湿度<80%时）±8%（湿度>80%时）" | |
| 雨量 | 测量原理：震动式 |
| 降水强度：0～4mm/min | |
| 分辨力：0.1mm | |
| "准确度：±0.4mm（≤ 10mm时）±4%（>10mm时）" | |
| 气压 | 测量原理：压阻式 |
| 测量范围：10 ～ 1100HPa | |
| 测量精度：±0.3HPa | |
| 分辨力：0.1HPa | |
| 光辐射 | 测量原理：全辐射传感器 |
| 测量范围：0～1400W/m² | |
| 分辨力：1W/m² | |
| 准确度：≤ 5% | |
| 通信方式 | 2G/3G/4G/OPGW/WIFI |
| 加密芯片 | 支持南瑞信通/普华 |
| 供电系统 | 太阳能电池板+高性能蓄电池 |
| 安全平台 | 支持数据接入安全平台 |
| 后台接入 | 输变电状态监测中心 |
| 通讯规约 | 1738/I1/南网规约 |
| 工作电压 | DC12V |
| 功率 | 1W（瞬间最大：2.5W） |
| 其他参数 | 非线性误差：≤3% |
| 防护等级：IP66 | |
| 工作温度：-40℃～+85℃ | |
| 工作湿度：RH 5% ～ 100%RH | |
| 防冰冻：防盐雾、防腐蚀 | |
| 防尘沙：参照MILSTD810E | |
| EMC：IEC61000-4-5 | |

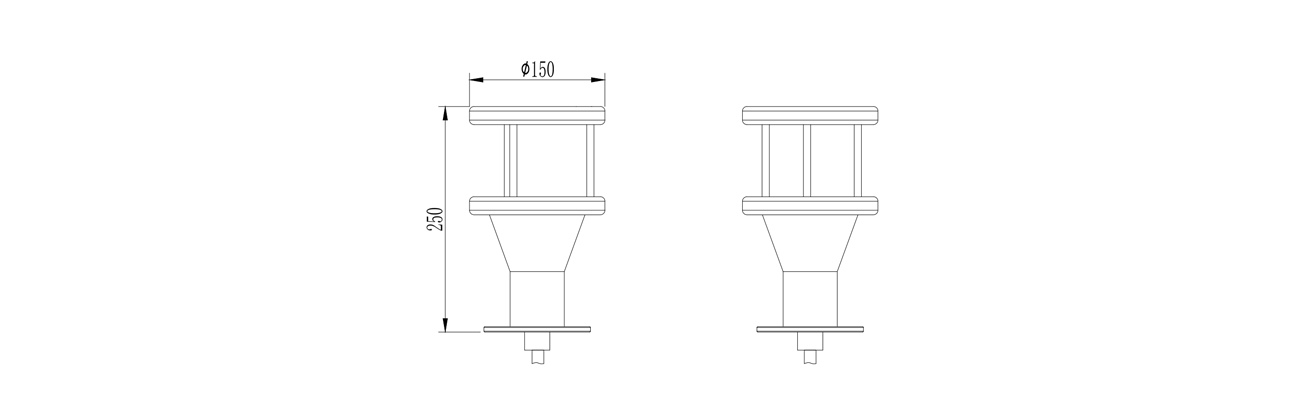

产品平面图
